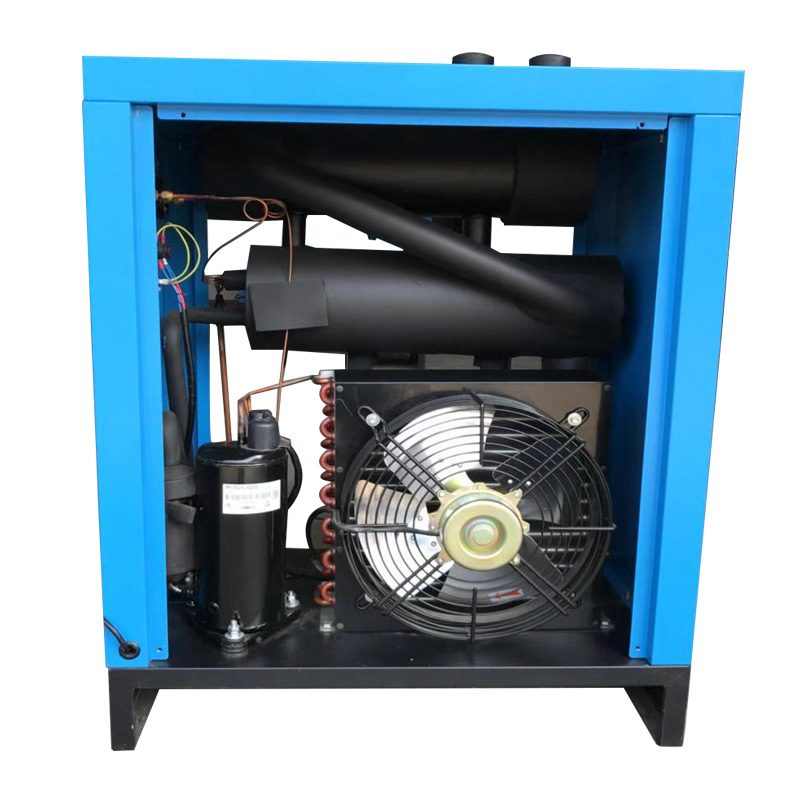

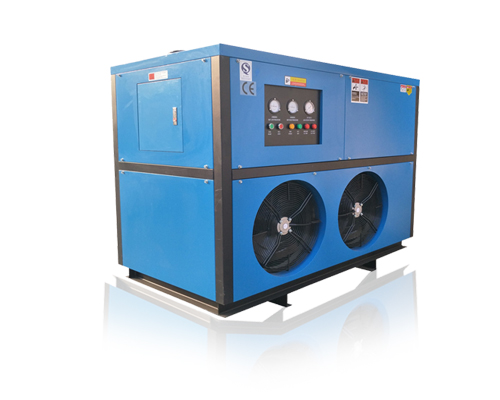

常溫風冷型冷凍式干燥機

型號：HSD-15-50NF

處理量：17-55（Nm3/min）

進氣壓力:0.6-1.0Mpa

壓力露點：2-10℃

冷卻方式：風冷

冷干機是冷凍式干燥機壓縮空氣是所有工業領域和技術生產過程中不可缺少的操作和加工動力。為防止生產過程中出現停工，壓縮空氣必須清潔、干燥且不含油。壓縮空氣是通過將大量的環境空氣增壓得到的。

咨詢熱線 18017005465

立即咨詢

產品介紹
視頻中心
技術參數

產品介紹
INTRODUCTION

冷干機是冷凍式干燥機壓縮空氣是所有工業領域和技術生產過程中不可缺少的操作和加工動力。為防止生產過程中出現停工，壓縮空氣必須清潔、干燥且不含油。壓縮空氣是通過將大量的環境空氣增壓得到的。通常情況下，此類空氣中含有一些有害物質，如臟的顆粒物質和水蒸氣形式存在的濕氣。形成有害的腐蝕性乳濁液，導致設備停止運行，造成不可避免的巨大損失。進入干燥機的壓縮空氣通過外流的冷壓縮空氣在“空氣-空氣”換熱器中預冷。然后，經過預冷的空氣流經“ 制冷劑-空氣”換熱器，進下一步冷卻至需要的露點溫度。壓縮空氣中的濕氣凝結成水滴，并被自動收集和排放。

設計特點
CHARACTERISTICS

采用特殊設計，壓差小，節能省電。

采用優質加厚紫銅管，使用壽命更長。

采用高性能熱交換器。

整機設計余量增加20%，使機組在惡劣工況下穩定運行。

筒體內涂防銹漆，防止機器內部生銹。

采用高品質零部件

高效氣水分離器和多重排水設計，排水更及時更徹底

全系列配置高、低壓保護裝置，降低維修成本。

工作原理
PRINCIPLE

冷干機是冷凍式干燥機的簡稱壓縮空氣冷凍式干燥機采用了降溫結露的工作原理，主要由熱交換系統、制冷系統和電氣控制系統三部分組成。壓縮空氣首先進入預冷卻器進行氣-氣或氣-水的熱交換，除去一部分熱能，然后進入冷熱空氣交換器，和已經從蒸發器出來被冷卻到壓力露點的冷空氣進行熱交換，使壓縮空氣的溫度進一步降低。之后壓縮空氣進入蒸發器，與制冷劑進行熱交換，壓縮空氣的溫度降至0-8℃，空氣中的水份在此溫度下析出，通過氣水分離器分離后，經過自動排水器排出。而干燥的低溫空氣則進入冷熱空氣交換器進行熱交換，溫度升高后輸出。

產品細節
DETAILS

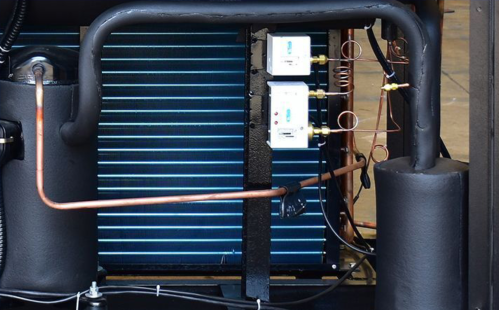

熱交換器/蒸發器

空氣熱交換器采用內外壁全波紋銅管,增大冷量利用率,逆流式結構,回溫好，不結露。蒸發器為親水處理薄壁紫銅管帶純鋁鰭片，擾流結構換熱效率高。

冷卻風扇

外轉子冷卻風扇,大風量，低噪聲、頻繁啟停長壽命。滬盛個性化定制耐疲勞風機，從線圈再到軸承、以及轉速，無畏嚴寒和酷暑。

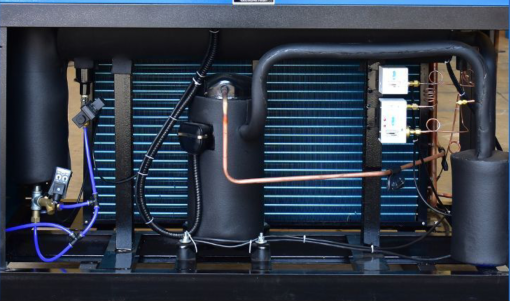

制冷系統

機器的關鍵部件采用進口品牌產品，在保證了處理效果的同時又保證了系統的可靠運行和壽命。制冷及空氣系統經專家準確計算，設計參數均保留20%以上的余量。

排污系統

冷干機結構采用三級以上排水及時有效排出大量的冷凝水及油污從而在確保系統及空氣的干凈和干煤的同時也降低了系統的負荷。多種形式(單、集、聯控，PC板、變類等)的控制線路,適合不同用戶選用.

壓縮空氣系統配置圖
COMPRESSED AIR SYSTEM CONFIGURATION DRAWING

為您提供高品質的壓縮空氣
TO PROVIDE YOU WITH HIGH QUALITY COMPRESSEDAIR

滬盛系列干燥機在符合額定工況條件下(即入口溫度38C，入口壓力7Kgf/cm2，相對濕度100%及最大負載100%)連續運行，出口露點將保證達到原設計值。

正確地選擇一臺冷凍式干燥機，必須同時考慮到壓縮空氣的實際流量、壓力、溫度以及環境溫度和要求的壓力露點溫度五大要案。

當要求壓縮空氣的“壓力露點"低于零度時，吸干機是壓縮空氣處理的更好設備。

風冷型冷凍式干燥機技術參數
型號 model	HSD-15NF	HSD-20NF	HSD-25NF	HSD-30NF	HSD-40NF	HSD-50NF
處理量 (Nm³/min)	17	23	27	33	45	55
電源（V/Hz）	380V/50Hz
壓縮機功率（HP）	4.0	5.0	5.5	7.5	10.0	13.5
風扇功率（W）	180*2	245*2	245*2	245*2	245*3	245*3
空氣接管口徑	DN80	DN80	DN80	DN80	DN100	DN125
設備凈重	400	450	570	660	770	850
外型尺寸	長 length	1360	1650	1650	1650	1810	2245
寬 width	710	970	970	970	1090	1410
高 height	1205	1422	1422	1422	1697	1955
